PEWD外动颚破碎机的结构详解
PEWD外动颚破碎机的结构详解
10/21/2013 10:51:34 AM

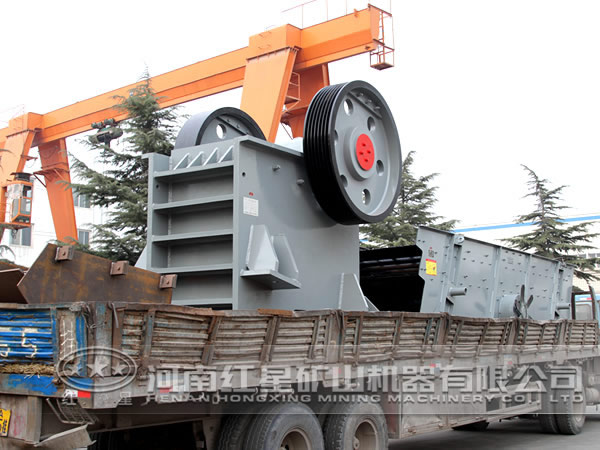

PEWD外动颚大破碎比破碎机是用于破碎矿物及土石质原料而研发的新型产品,改变了普通颚式破碎机的传统设计,具有动颚轨迹理想、外形低矮及大破碎比等显著优点。本文主要分析其结构组成。
PEWD外动颚大破碎比破碎机是用于破碎矿物及土石质原料而研发的新型产品,改变了普通颚式破碎机的传统设计,具有动颚轨迹理想、外形低矮及大破碎比等显著优点。本文主要分析其结构组成。
破碎机由电动机、v带、拉紧部、机架部、动颚部、可调颚部、润滑系统及调整部等组成。电动机通过V带驱动偏心轴,边板将偏心轴的偏心转动传到外侧的动颚上,变成动颚的周期性摆动,使落入动颚与可调颚组成的破碎腔中的物料受到挤压、劈裂和弯曲作用而破碎,破碎后的物料由排料口排出。
机架:机架为钢板焊接结构,经整体退火消除应力。整个机架由左、右上机架、下机架及联接框等零部件组成。下机架采用整体焊接,其余均为组合式焊接件,用螺栓联接。
动颚部:动颚板为钢板焊接结构,正面装有颚板。动颚体的2块侧板内壁装有边护板,可将颚板锲紧在动颚体上,并防止侧板内壁受到磨损。动颚体的一端借助偏心轴通过双列向 心滚子轴承悬挂在机架上,另一端支承在肘板上并与肘板呈滚动接触。偏心轴穿过动颚轴承座和双列向心球面滚子轴承将动颚悬挂在机架上,轴承采用迷宫密封。偏心轴两端装有飞轮和大胶带轮,均采用胀套连接,便于设备安装和维修时的拆卸,运转时起辅助过载保护作用。
可调颚部:静颚体为铸钢件,其正面装有颚板,上部靠悬挂轴固定在机架上,下部支承在肘板上,肘板的另一端支承于调整部的调整座上。肘板除了对可调颚部起支承作用外,还起到保险作用,即在外来不能破碎的异物进入破碎腔,破碎机负荷剧增的情况下,自身迅即断裂,从而保证主要机件不受损坏。
调整机构:破碎机排料口的调整靠调整部实现,通过增减可调颚板后面的调整垫片的数量和厚度来调整排料口的大小,从而获得所需的产品粒度。由于采用了这种独特设计,使得调整垫片时不需要液压装置,降低了成本,而且调整非常方便。
