红星为您讲述锤式破碎机转子的设计原理

锤式破碎机转子由锤子、主轴与轴承、销轴、锤架及转盘组成。

一、锤子形状与质量

1）锤式破碎机锤子的形状与破碎物料性质和粒度有关，即与被破碎物料硬度、脆性、 粒度等因素有关。

2)锤子形状与质量形；一是加大打击力度；二是延长锤子的使用寿命。

二、锤子销孔位置的确定

锤式破碎机转子虽然达到了转子平衡的要求，但由于锤子悬挂得不正确，即销孔位置不对也会随锤子对物料冲击，对销轴、主轴和轴承产生冲击反力。

为了使破碎机工作时，在锤子销轴上不产生反作用力，必须使锤子处于冲击下平衡状态。所谓平衡状态，就是锤头冲击物料后，悬挂销轴上不产生冲击反力。实际上，就是正确选择销孔位置

三、锤子质量的确定

锤子是锤式破碎机较关键的零件，而锤子的质量大小直接影响破碎效果。若锤子质量过小，不能满足一次将物料打碎的要求；若锤子质量过大，则无用功消耗过大，也不经济。 整个转子的零件都由主轴来支撑，主轴又装在机架侧壁流动轴承中。破碎板工作 时所产生的冲击力也由主轴承受。因此，要求主轴的材料具有较高的强度和韧性。主轴有圆形断面和方形断面两种，后者是锤架活套在主轴上不用平键连接。

四、锤架与转盘

锤架的作用，主要是通过转盘与销轴将主轴与锤子连接起来。锤架是由多个转盘 和压紧转盘、销轴等组成。锤架是靠两端压紧转盘和锁紧螺母固定在一起，锤子就装 在销轴上。转盘有三角形、圆形和十字形几种。不论哪种形式，在强度、刚度允许条件 下，尽量减轻质量，因为锤式破碎机与反击式破碎机不一样，它仅仅是靠锤子的动能来完成对物料的破碎。

五、箅条筛

顾名思义，它就是用箅条做成的筛子。箅条的排列形式是与锤子运动方向垂直， 与转子的回转半径有一定间隙的圆弧状，合格产品通过断面形状有三角形、矩形和梯 形三种，通常用锰钢铸成。

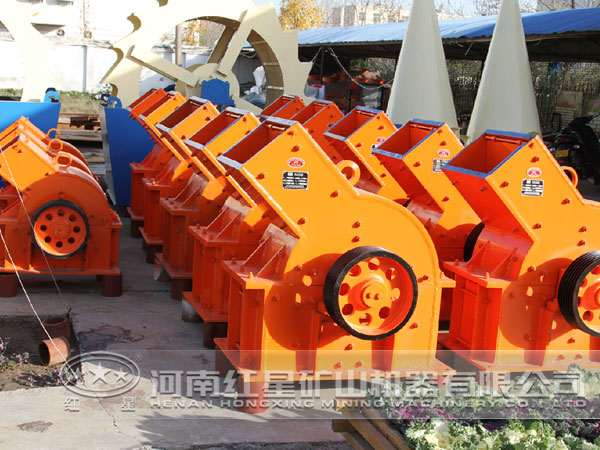

我们公司生产的锤式破碎机工作锤头，采用新工艺铸造，具有耐磨、耐冲击;可据客户要求，调节需要的粒度；锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题；整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。门破碎中等硬度的物料，如石灰石，炉渣，焦碳，煤等物料的中碎，细碎作业。
