红星讲读斗式提升机的具体适用范围

一、概述

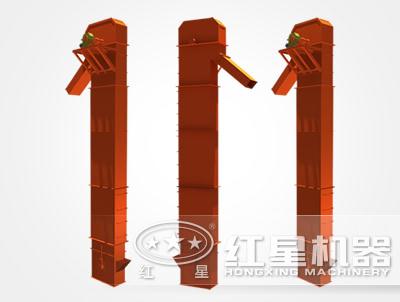

垂直斗式提升机（以下简称斗提机）是一种利用固接在橡胶带或牵引链上的的一系列料斗垂直向上输送粉状、颗粒状及小块状的输送机械。在牵引链或橡胶带上按一定间距固接着料斗，它绕过上部的传动辊筒（或驱动链轮或驱动带轮），下部的改向链轮或辊筒，形成具有上升分支和下降分支的闭合环路。电动机和减速器及驱动装置在上部，张紧装置在下部。除电动机及减速器，联轴器裸露在外部，其余各部件都装在封闭的机壳内。

斗式提升机的机体横截面小，运行平稳可靠，占地面积少，提升高度大，密封性能好。生产能力强，提升高度可达150米，输送能力可达600m³/h,广泛应用于建材厂，水泥厂、采矿、选矿厂、冶金、化工、轻工、机械、食品及粮食加工各工业生产部门。是当代机械化生产的重要提升运输设备之一。

二、型式及适用范围

TD型——橡胶及纤维带式提升机，采用离心式卸料，挖取式装料。

TH型——环链式提升机，采用混合式或重力卸料，挖取式装料

以上二系列提升机适用与输送堆积密度小于1.6t/m³易于掏取的物料，如煤碳、水泥、碎石、沙子、化肥、粮食等。TD型输送的物料温度不超过60°C；TH型输送的物料温度不超过250°C。

三、提升机的结构

斗式提升机由上部区段、中间区段、下部区段和驱动装置组成。（其各部都由碳素钢板制造）

1、上部区段，由上部机壳、斗罩、传动链轮（辊筒）以及上部平台组成。

2、中部区段：它是提升链条（或带）、料斗物料运行的通道，它是提升机的主机体，起着支撑上部和连接下部的重要作用，其筒体段数的多少，决定着提升机的提升高度，其筒体强度高，密封性能好，便于安装和拆卸，是提升机重要部件之一。

3.下部区段由接料口，可调整的张紧链轮（或辊筒）及螺旋调整螺杆，轴承座及滑道、滑板组成，链条的正常运行是靠链轮的张紧适宜而保证的。

4、传动机构

〈1〉电动机在一般环境中，提升机的主驱动电动机选用防护等级为IP44根据用户的生产环境也可选用IP55隔爆型三相异步电动机。

〈2〉减速机：根据型号、规格及提升高度的不同，分别选用ZQ、ZL、系列减速器和具有安装方便、结构紧凑传动效率高的摆线针轮减速器。

〈3〉联轴器和逆止装置。联轴器均选用盘式棒销联轴器和十字滑槽联轴器，较大功率的提升机装有逆止装置用来防止因停车导致的提升链轮和料斗的下滑导致事故的发生。

5、料斗：料斗由碳钢板焊接而成。其型式有浅斗、圆弧斗、中深斗、角斗、梯形斗几种，我公司生产的料斗为（SH）深斗为多。它适用于较重的物料如：碎石、煤、水泥及料石及化工原料。

6.链条和橡胶带，链条选用市场上通用的圆环链。圆环链均采用合金结构钢盘条经特殊加工和焊接而成。橡胶带均选用国标橡胶平型传动带。
